Akustická kamera Fluke ii500

Fluke ii500 – akustická kamera pro rychlé vyhledávání úniků

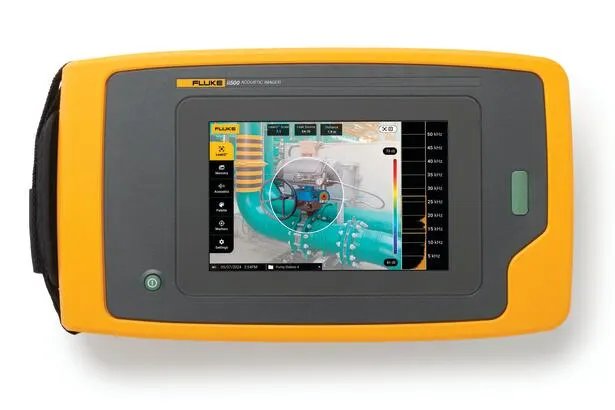

Akustická kamera Fluke ii500 umožňuje rychle lokalizovat úniky stlačeného vzduchu, technických plynů a vakua i v hlučných průmyslových provozech. Zdroj úniku zobrazí vizuálně jako barevnou akustickou mapu SoundMap přímo přes obraz kontrolovaného zařízení. Obsluha tak vidí hned, kde je problém, bez zdlouhavého procházení kritických míst.

Kameru lze využít při pravidelných pochůzkách údržby, energetických auditech i cíleném hledání netěsností. Kontrola může probíhat za běžného provozu a z větší vzdálenosti, například u potrubních rozvodů, ventilů, rychlospojek, hadic, pneumatických prvků, zásobníků nebo vakuových systémů.

Fluke ii500 pomáhá zkrátit dobu potřebnou k nalezení úniku, omezit ztráty stlačeného vzduchu nebo plynu a připravit přehledný podklad pro plánování oprav. Ovládání je intuitivní a barevná zvuková mapa umožňuje rychlou orientaci i pracovníkům bez předchozích zkušeností s akustickou diagnostikou.

Co můžete pomocí Fluke ii500 kontrolovat?

• úniky ve výrobních rozvodech stlačeného vzduchu,
• netěsné ventily, příruby, spojky, hadice a pneumatické prvky,
• úniky technických plynů v tlakových rozvodech,
• netěsnosti vakuových a podtlakových systémů,
• rozsáhlé nebo obtížně přístupné instalace, které nelze efektivně kontrolovat bodovou metodou,
• opakované inspekce a dokumentování stavu zařízení před opravou a po opravě.

Fluke ii500 je určena především pro vyhledávání úniků. Pro diagnostiku částečných výbojů nebo cílené vyhodnocování mechanických problémů doporučujeme porovnat také vyšší modely akustických kamer Fluke.

Jak akustická kamera Fluke ii500 funguje?

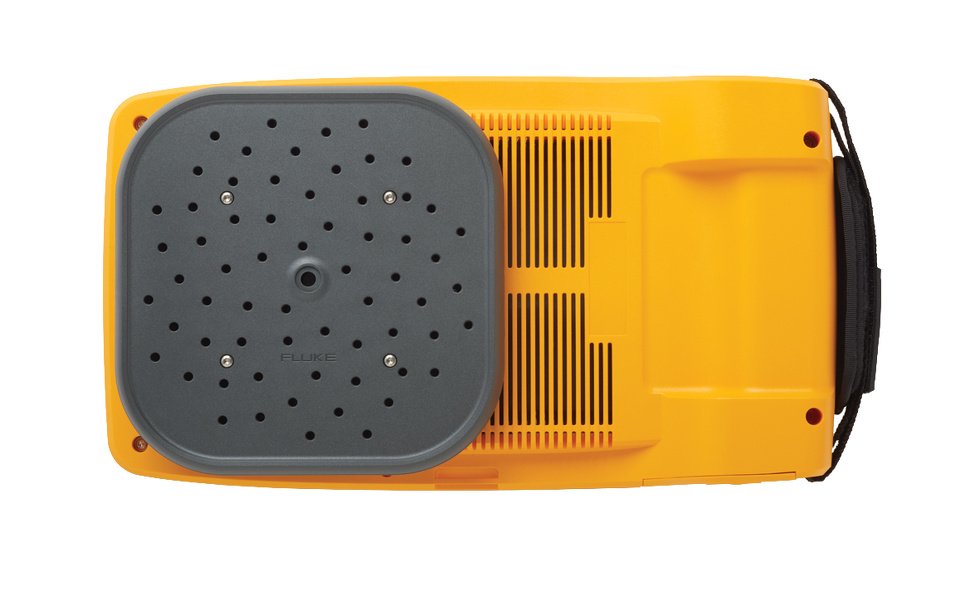

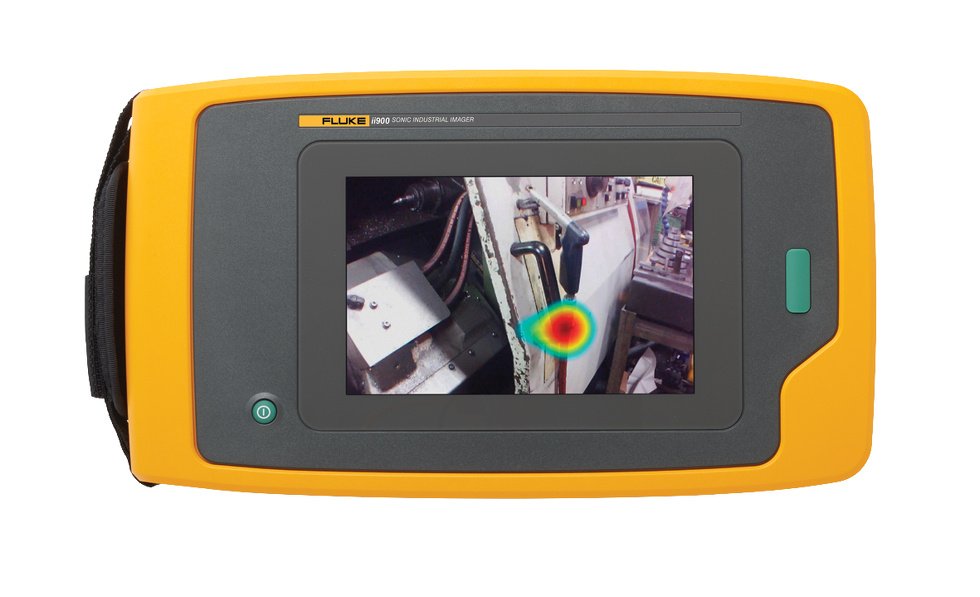

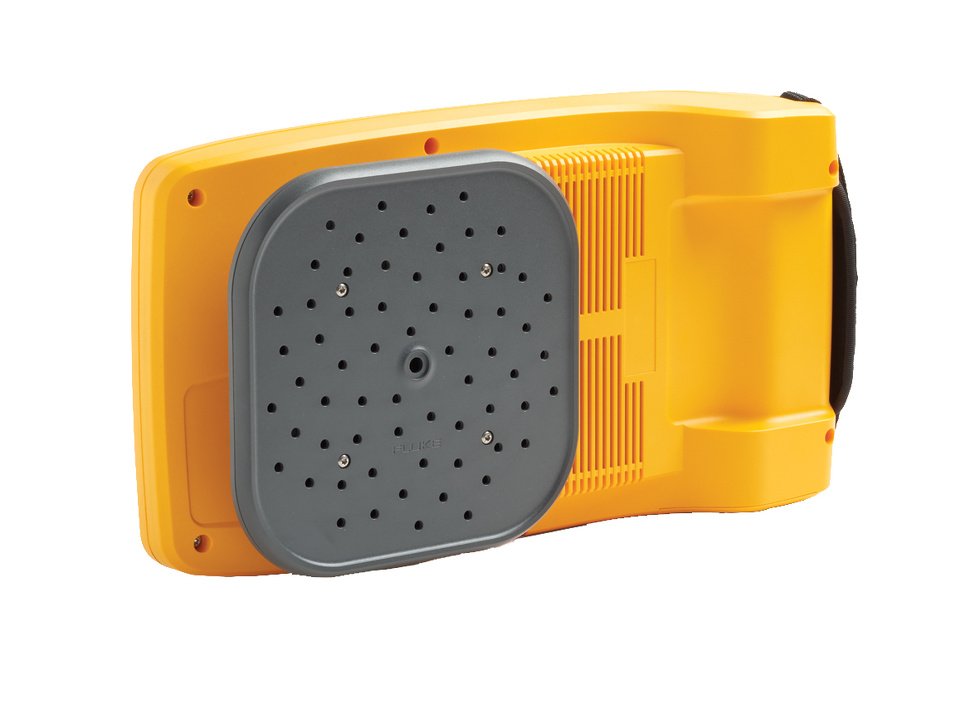

Soustava mikrofonů zachytí zvuk přicházející z kontrolovaného prostoru a přístroj určí jeho směr. Technologie SoundMap následně zobrazí zdroj zvuku jako barevnou mapu překrytou přes obraz ve viditelném světle. Uživatel tak může sledovat větší část zařízení najednou a postupně se přibližovat k přesnému místu netěsnosti.

Frekvenční pásmo 2 až 52 kHz pomáhá oddělit charakteristický zvuk úniku od běžného hluku výrobního provozu. Detekční vzdálenost činí podle velikosti úniku a podmínek prostředí přibližně 0,5 až více než 50 metrů.

LeakQ pomáhá určit prioritu opravy

Funkce LeakQ přiřadí zjištěnému úniku index relativní závažnosti na stupnici 1 až 10. Údržba tak může jednotlivé nálezy porovnat a přednostně řešit závažnější netěsnosti, aniž by se rozhodovalo pouze podle subjektivního dojmu obsluhy.

Ke snímkům a videím lze doplnit identifikaci zařízení, typ úniku, médium, tlak a další poznámky. Výsledky je možné uložit, přenést přes USB-C a využít při vytváření zpráv, plánování oprav nebo dokumentování odstraněných závad.

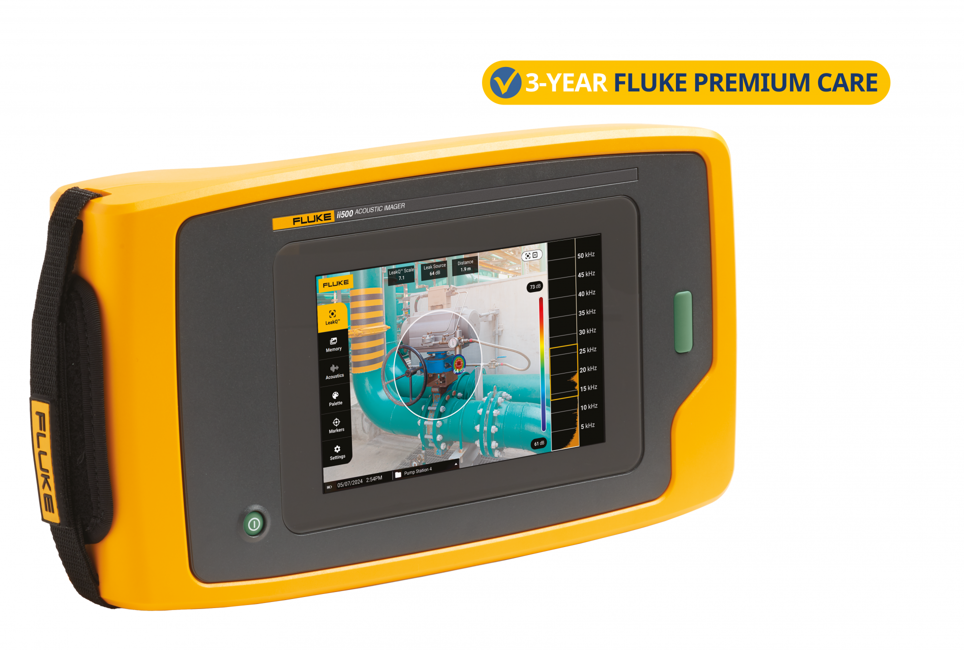

Jaký je rozdíl mezi variantami ii500, ii500/FPC a ii500/FPC3?

Všechny tři varianty obsahují stejnou akustickou kameru Fluke ii500 se stejnými technickými parametry a standardním příslušenstvím. Varianty /FPC a /FPC3 se liší pouze délkou přidaného programu Fluke Premium Care.

Fluke Premium Care poskytuje služby nad rámec standardní záruky. Podle aktuálních podmínek programu může zahrnovat například opravu při náhodném poškození, výměnu vybraného příslušenství dodaného s přístrojem, každoroční kontrolu provozních vlastností, prioritní servis a rychlejší přepravu.

Označení /FPC ani /FPC3 neznamená výkonnější provedení kamery. Rozhodující je požadovaná délka servisního programu.

Hlavní vlastnosti akustické kamery Fluke ii500

• frekvenční pásmo 2 až 52 kHz,
• detekční vzdálenost 0,5 až více než 50 m podle podmínek,
• akustická mapa SoundMap překrytá přes viditelný obraz,
• index relativní závažnosti úniku LeakQ na stupnici 1 až 10,
• 7" kapacitní dotykový displej čitelný na slunci,
• ukládání více než 5 000 snímků a více než 999 videí,
• poznámky, identifikace zařízení a automaticky vytvořený QR kód,
• výdrž vyměnitelné baterie až 6 hodin,
• přenos uložených dat prostřednictvím USB-C.

Standardní obsah dodávky

• akustická kamera Fluke ii500,
• dobíjecí lithium-iontová baterie,
• síťový napájecí zdroj a externí nabíječka baterie,
• USB kabel,
• odolný transportní kufřík,

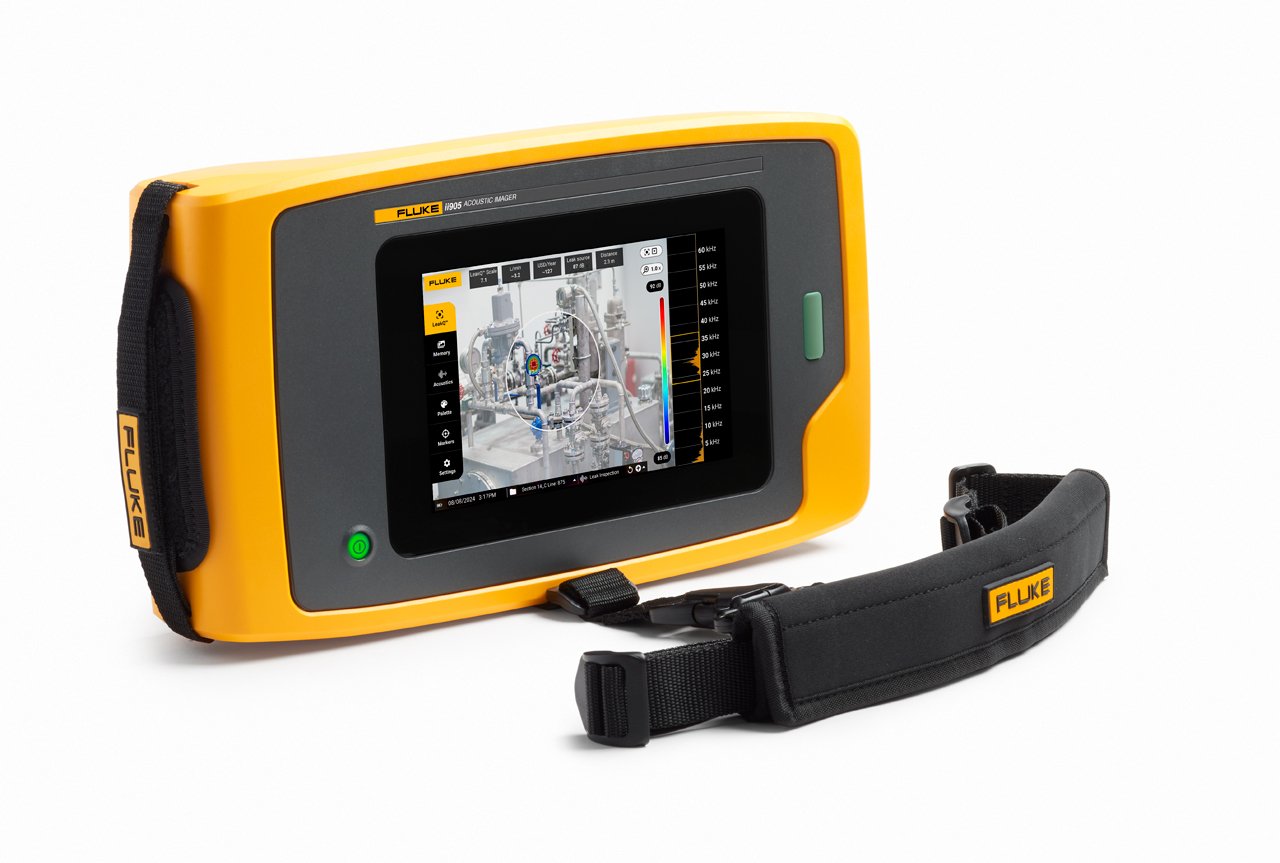

• nastavitelný řemínek na ruku a popruh kolem krku,
• ochranný kryt snímací soustavy.

Pro posouzení vhodnosti kamery doporučujeme v poptávce uvést kontrolované médium, provozní tlak, přibližnou vzdálenost měření a podmínky okolního hluku.
