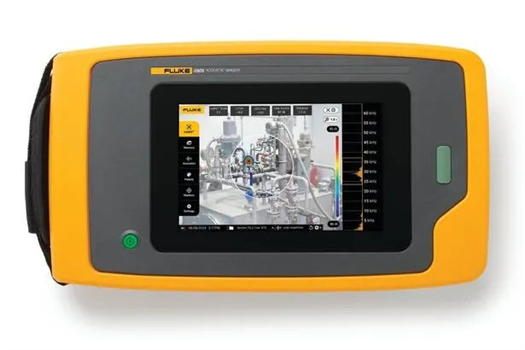

Akustická kamera Fluke ii905

Fluke ii905 – akustická kamera pro detekci a vyhodnocování úniků

Akustická kamera Fluke ii905 umožňuje rychle vyhledávat, lokalizovat a vyhodnocovat úniky stlačeného vzduchu, technických plynů a vakua. Zvukovou mapu SoundMap™ zobrazuje přímo přes obraz kontrolovaného zařízení, takže technik vidí místo úniku bez zdlouhavé kontroly jednotlivých spojů.

Fluke ii905 je určena pro pravidelné kontroly rozsáhlých tlakových a vakuových rozvodů, energetické audity i plánování oprav. Umožňuje kontrolovat potrubí, příruby, ventily, rychlospojky, hadice, pneumatické prvky a další obtížně přístupná místa bezkontaktně a z bezpečné vzdálenosti.

Oproti základnímu modelu Fluke ii500 nabízí frekvenční rozsah až 65 kHz, detekční vzdálenost více než 70 m, 5Mpx kameru s trojnásobným digitálním zoomem, větší paměť a bezdrátový přenos dat. Pokročilý režim LeakQ™ navíc umožňuje lépe posoudit závažnost úniku a ekonomický přínos jeho opravy.

Rychlá kontrola provozu pomocí SoundMap™

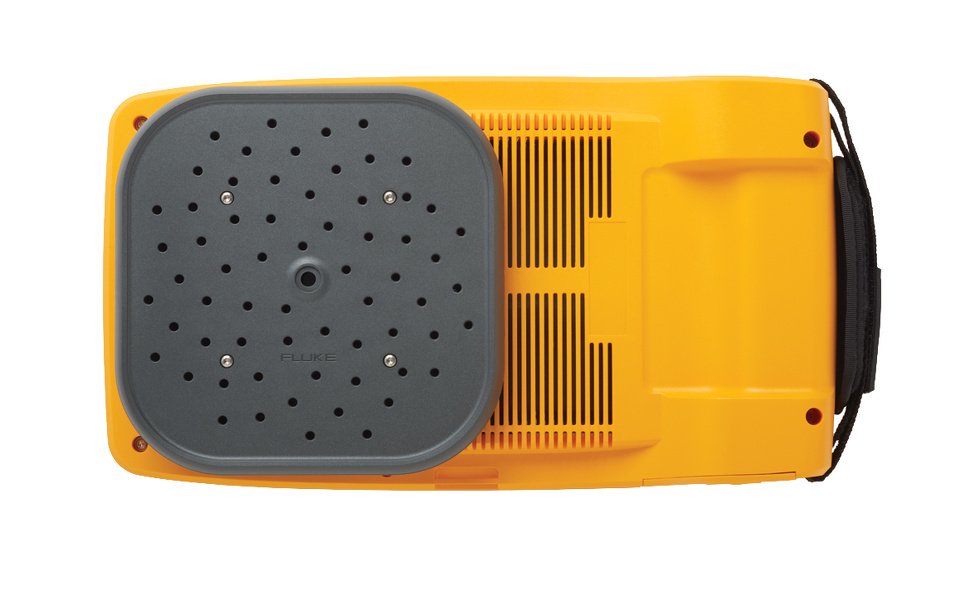

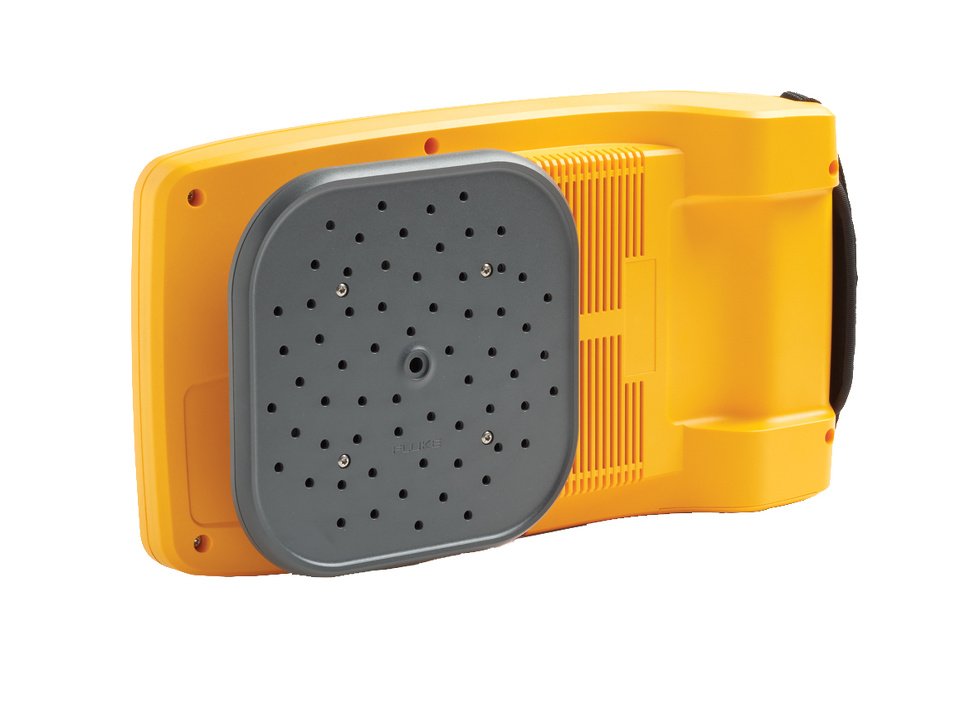

Soustava citlivých mikrofonů zachytí zvuk z kontrolovaného prostoru a určí směr jeho zdroje. Akustická mapa SoundMap™ se následně překryje přes obraz ve viditelném světle a ukáže místo s nejvyšší intenzitou zvuku.

Uživatel může upravovat sledované frekvenční pásmo a potlačit rušivý hluk okolního provozu. Kamera dokáže zobrazit jeden nebo více zdrojů zvuku současně, což usnadňuje kontrolu rozsáhlých zařízení a výrobních prostor.

LeakQ™ vyčíslí význam zjištěného úniku

Režim LeakQ™ automaticky odhaduje vzdálenost mezi kamerou a zdrojem úniku. Z naměřené hladiny zvuku, vzdálenosti, provozního tlaku, druhu plynu a dalších zadaných údajů lze stanovit relativní velikost úniku, míru úniku a odhad souvisejících finančních nákladů.

Údržba tak může porovnat jednotlivé nálezy, určit prioritu oprav a zaměřit se nejprve na netěsnosti s největším provozním nebo ekonomickým dopadem. Výsledky lze následně využít také ke kontrole stavu po opravě.

Typické použití akustické kamery Fluke ii905

• vyhledávání úniků ve výrobních rozvodech stlačeného vzduchu,
• kontrola přírub, ventilů, rychlospojek, hadic a pneumatických prvků,
• lokalizace netěsností v rozvodech technických plynů,
• kontrola vakuových a podtlakových systémů,
• energetické audity a programy snižování spotřeby stlačeného vzduchu,
• opakované inspekce a dokumentování stavu před opravou a po opravě,
• kontrola rozsáhlých, vysoko umístěných nebo obtížně přístupných instalací.

Fluke ii905 je zaměřena na detekci a vyhodnocování úniků. Pro diagnostiku mechanických anomálií nebo klasifikaci částečných výbojů je určena vyšší akustická kamera Fluke ii915 s režimy MecQ™ a PDQ™.

Dokumentace nálezů a plánování oprav

Ke snímkům a videím lze doplnit název a identifikaci zařízení, druh úniku, kontrolované médium, tlak, provozní podmínky, stav při nalezení a po opravě nebo požadovanou prioritu zásahu. Ke každému nálezu lze připojit také obrazové a textové poznámky.

Identifikaci zařízení usnadňuje automatické načítání QR kódů. Interní paměť o velikosti 32 GB pojme více než 8 000 snímků nebo více než 1 600 videí. Data lze přenášet prostřednictvím USB-C nebo bezdrátově do aplikace Fluke Connect.

Nástroj pro vytváření zpráv LeakQ™ pomáhá připravit dokumentaci pro údržbu, potvrdit provedení opravy a zaznamenat výsledky celé inspekce.

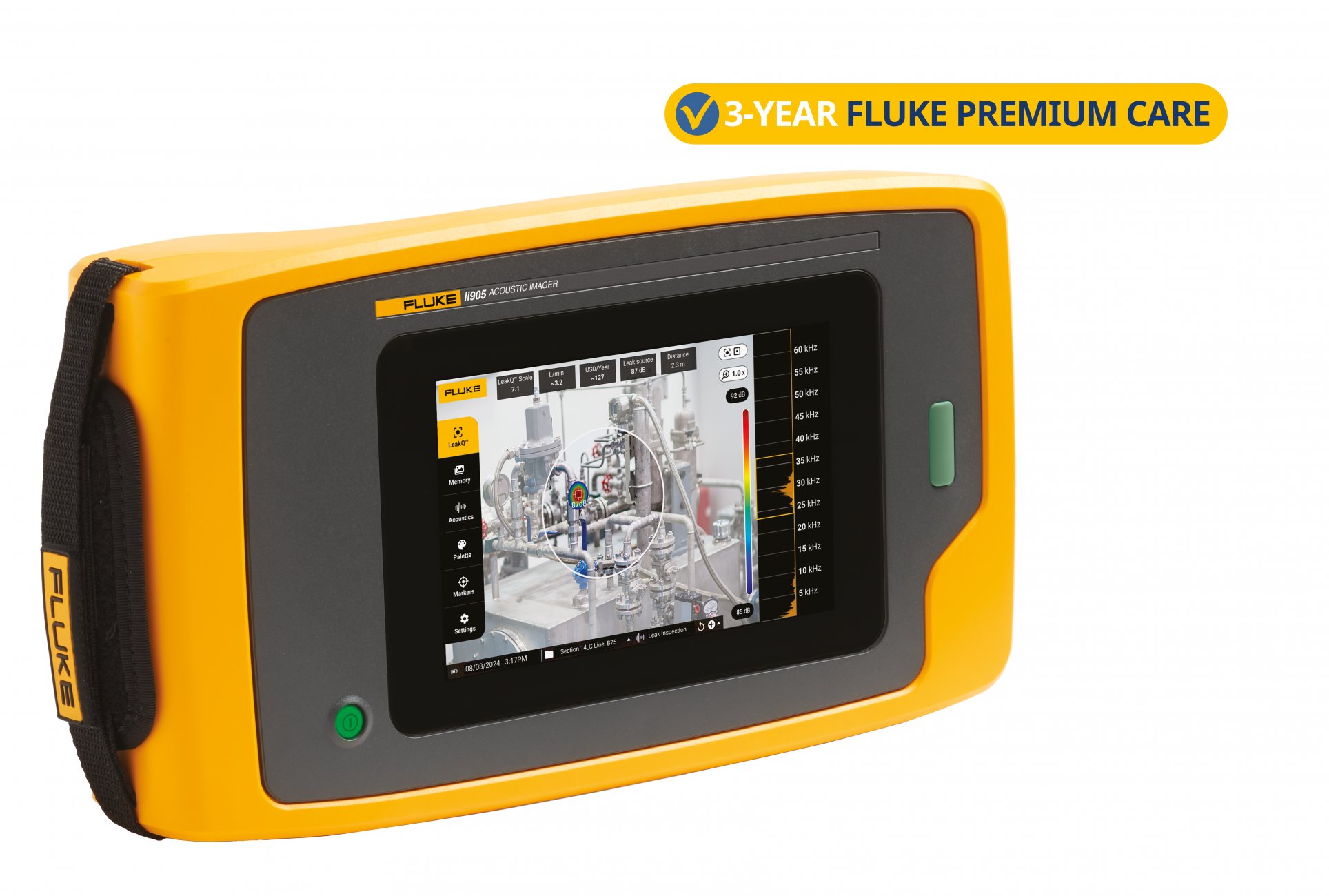

Jaký je rozdíl mezi variantami ii905, ii905/FPC a ii905/FPC3?

Všechny varianty obsahují stejnou akustickou kameru Fluke ii905 se shodnými technickými parametry a standardním příslušenstvím. Rozdíl spočívá pouze v délce přidaného programu Fluke Premium Care.

Fluke Premium Care poskytuje služby nad rámec standardní záruky. Podle aktuálních podmínek programu může zahrnovat opravu při náhodném poškození, výměnu původně dodaného příslušenství, každoroční kalibraci nebo kontrolu provozních vlastností, prioritní servis a rychlejší přepravu.

Označení /FPC ani /FPC3 neznamená odlišné nebo výkonnější provedení kamery. Rozhodující je pouze požadovaná délka servisního programu.

Standardní obsah dodávky

• akustická kamera Fluke ii905,
• odolná lithium-iontová baterie,
• USB-C nabíječka se síťovými adaptéry,
• USB-C kabel,
• odolný transportní kufřík,

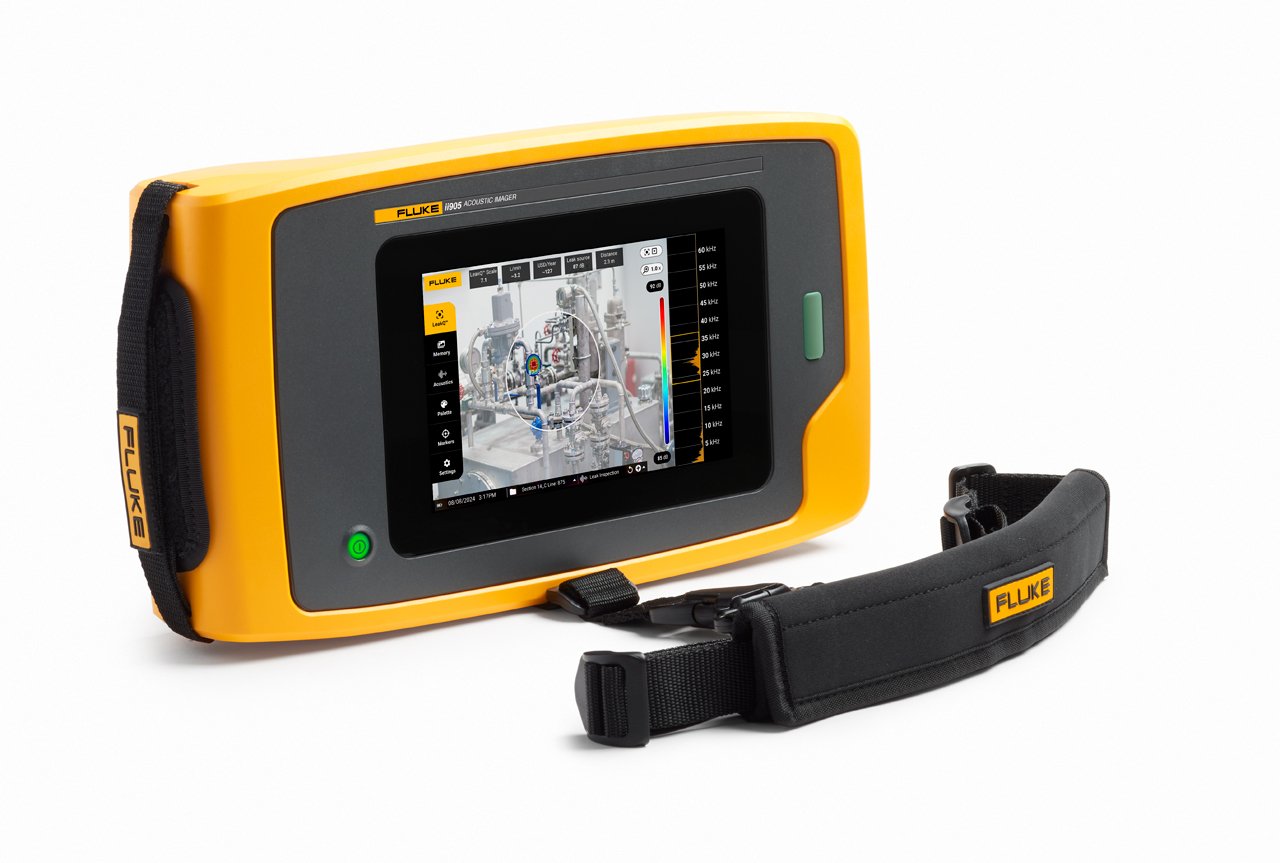

• nastavitelný řemínek na ruku a popruh kolem krku,
• ochranný kryt mikrofonní soustavy.

Technické parametry Fluke ii905
