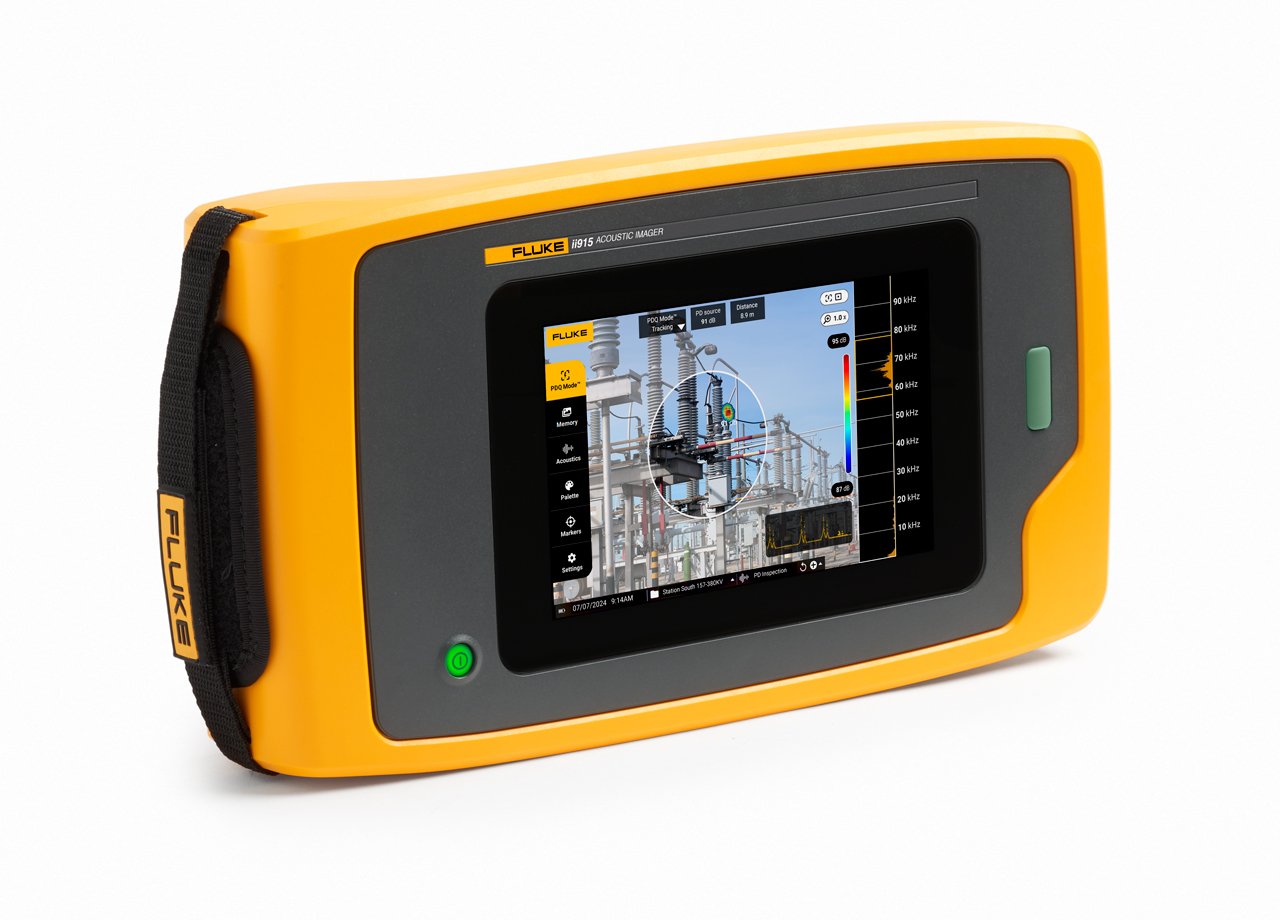

Akustická kamera Fluke ii915

Fluke ii915 – profesionální akustická kamera pro komplexní diagnostiku

Fluke ii915 je nejvýkonnější akustická kamera této produktové řady. Pomáhá lokalizovat a vyhodnocovat úniky stlačeného vzduchu, plynů, páry a vakua, částečné výboje na elektrických zařízeních i mechanické anomálie rotujících součástí. Barevnou akustickou mapu SoundMap zobrazuje přímo přes obraz kontrolovaného zařízení.

Kamera je určena pro pracovníky průmyslové údržby, energetiky a elektrotechnické diagnostiky, kteří potřebují jedním přístrojem provádět několik typů bezkontaktních kontrol. Uplatní se při pravidelných pochůzkách, energetických auditech, kontrole elektrických zařízení i při preventivní údržbě rozsáhlých dopravníkových a výrobních technologií.

Rozšířený frekvenční rozsah 2 až 100 kHz, detekční vzdálenost více než 120 m a pokročilé filtrování okolního hluku umožňují vyhledávat zdroje akustických signálů i ve velkých, hlučných nebo obtížně přístupných provozech.

Tři diagnostické režimy v jednom přístroji

Hlavní výhodou Fluke ii915 je spojení režimů LeakQ, PDQ a MecQ. Kamera tak není určena pouze pro hledání úniků, ale také pro kontrolu elektrických a mechanických zařízení.

LeakQ – lokalizace a vyhodnocení úniků

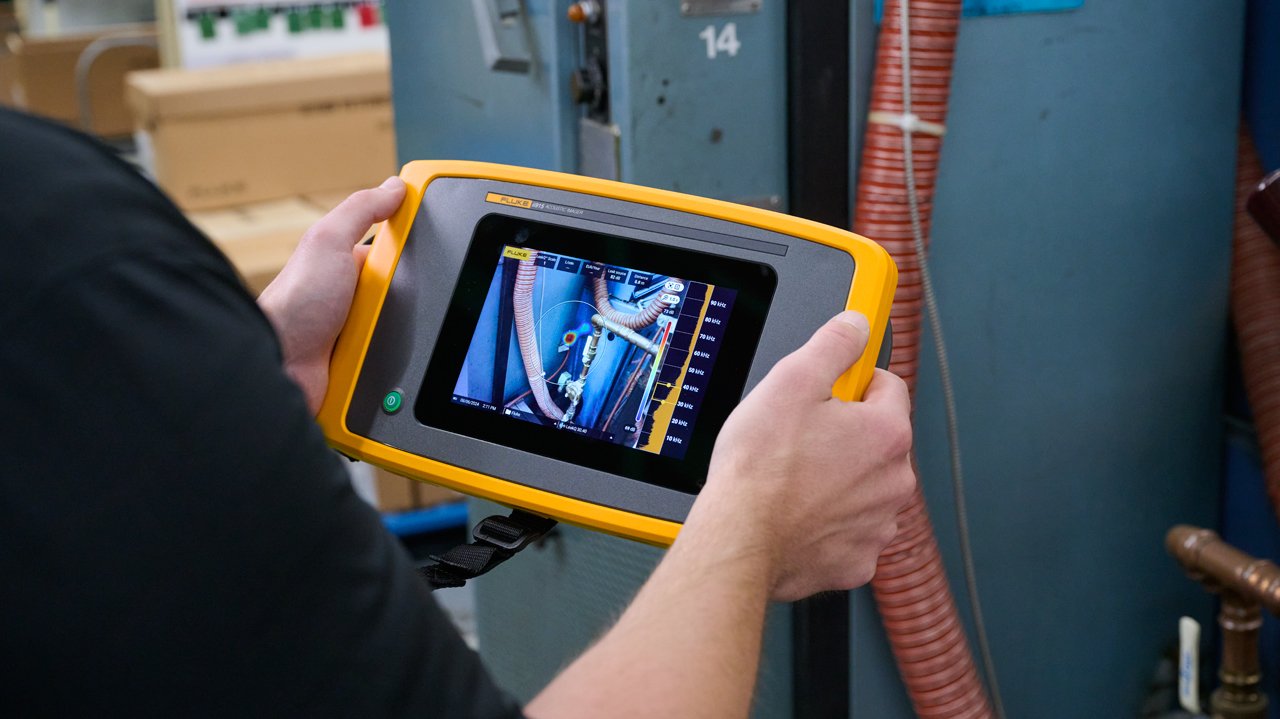

Režim LeakQ slouží pro detekci úniků stlačeného vzduchu, technických plynů, páry a vakua. Zvuková mapa usnadňuje přesné nalezení netěsnosti na potrubí, armaturách, přírubách, hadicích, rychlospojkách a pneumatických prvcích.

Kamera zobrazí relativní velikost úniku na stupnici 1 až 10 a umožňuje stanovit míru úniku i odhad souvisejících nákladů. Údržba tak může porovnat jednotlivé nálezy a přednostně řešit netěsnosti s největším ekonomickým dopadem.

PDQ – detekce a klasifikace částečných výbojů

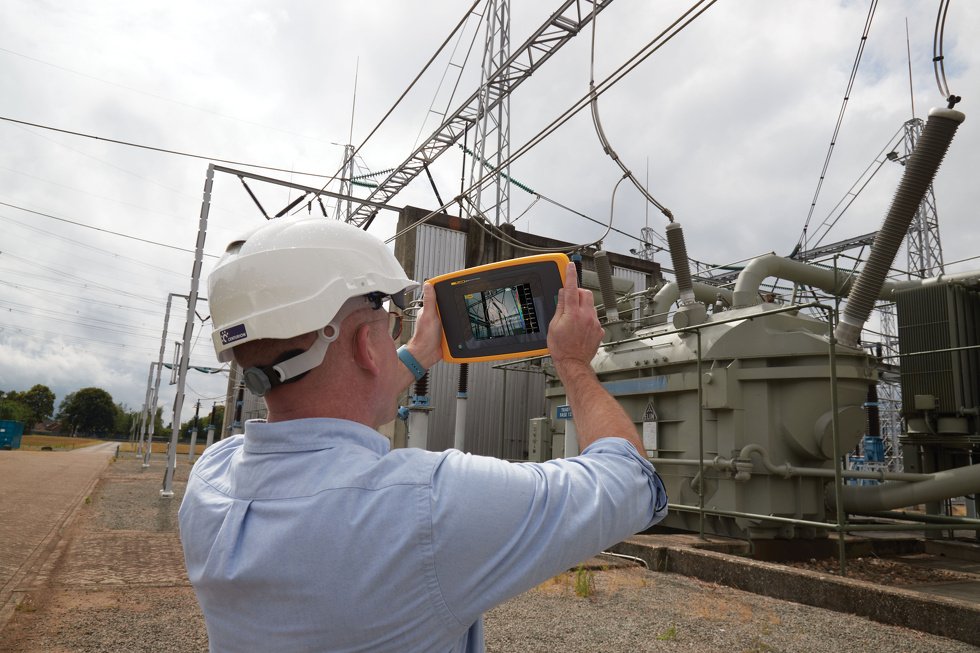

Režim PDQ pomáhá lokalizovat akustické projevy částečných výbojů a klasifikovat jejich typ přímo v přístroji. Kontrolovat lze například izolátory, transformátory, rozváděče, spojovací prvky a další elektrická zařízení vysokého napětí.

Bezkontaktní kontrola z odstupu umožňuje prověřit rozsáhlé elektrické instalace při dodržení příslušných bezpečnostních pravidel. Včasné zjištění aktivity částečných výbojů pomáhá určit zařízení vyžadující podrobnější diagnostiku nebo plánovaný servisní zásah.

MecQ – vyhledávání mechanických anomálií

Režim MecQ je určen pro bezkontaktní zjišťování neobvyklých zvukových projevů rotujících mechanických součástí. Uplatní se zejména při rychlé kontrole dopravníkových systémů a dalších rozsáhlých zařízení, kde by bodové prověřování jednotlivých součástí bylo časově náročné.

Technik může z větší vzdálenosti skenovat větší oblast a označit místa, která vyžadují následnou podrobnější kontrolu. MecQ tak slouží především jako rychlý screeningový nástroj pro preventivní údržbu, nikoli jako náhrada všech metod mechanické diagnostiky.

Typické použití akustické kamery Fluke ii915

• úniky ve výrobních rozvodech stlačeného vzduchu,
• úniky technických plynů, páry a netěsnosti vakuových systémů,
• energetické audity a programy snižování provozních ztrát,
• detekce a klasifikace částečných výbojů na elektrických zařízeních,
• kontrola transformátorů, izolátorů, rozváděčů a vysokonapěťových instalací,

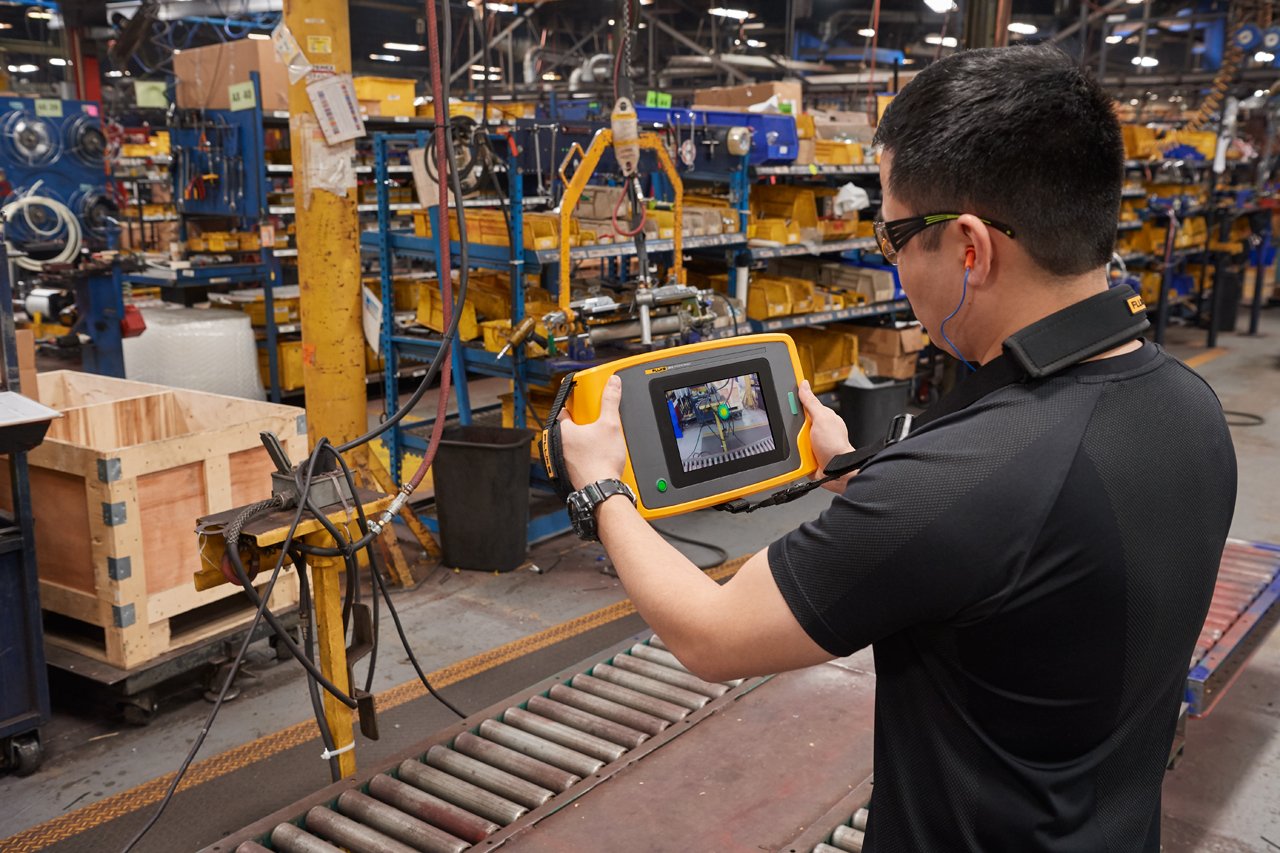

• vyhledávání mechanických anomálií v dopravníkových systémech,
• bezkontaktní screening rotujících mechanických součástí,
• pravidelné inspekční pochůzky a dokumentování stavu zařízení.

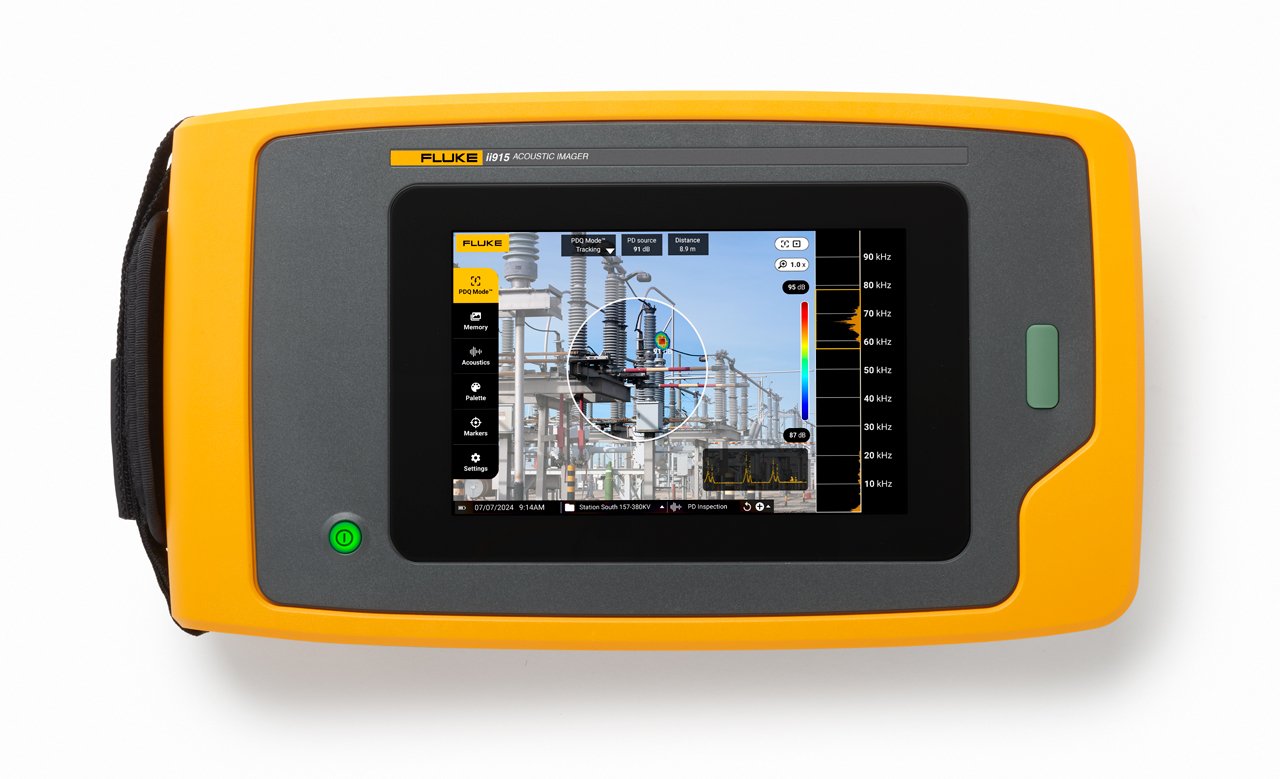

SoundMap zobrazí zdroj zvuku přímo v obraze

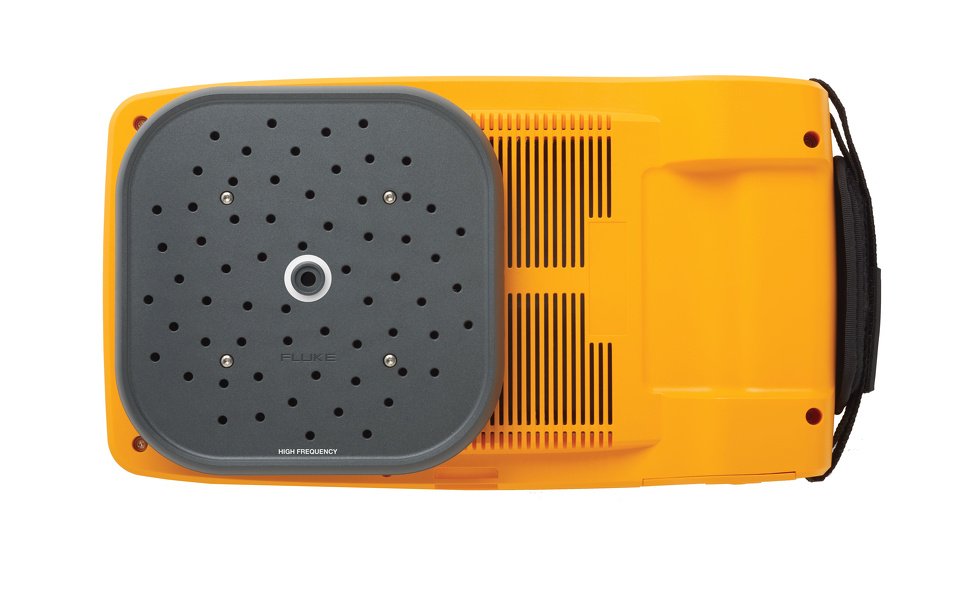

Mikrofonní soustava zachytí akustické signály přicházející z kontrolovaného prostoru a vypočítá jejich směr. Barevná mapa SoundMap se následně překryje přes obraz ve viditelném spektru, takže obsluha okamžitě vidí místo s nejvýraznějším akustickým projevem.

Uživatel může nastavit sledované frekvenční pásmo, upravit rozsah zobrazených hladin zvuku a zobrazit jeden nebo více zdrojů současně. Přednastavené profily usnadňují přechod mezi kontrolou úniků, elektrických výbojů a mechanických zařízení.

Dokumentace, reporting a správa nálezů

Ke každému snímku lze doplnit název a identifikaci zařízení, typ nálezu, provozní podmínky, požadované opatření, prioritu zásahu a textové nebo obrazové poznámky. Identifikaci zařízení usnadňuje načítání QR kódů.

Interní paměť o velikosti 32 GB pojme více než 8 000 snímků nebo více než 1 600 videí. Výsledky lze přenést prostřednictvím USB-C nebo bezdrátově do aplikace Fluke Connect a využít je při vytváření zpráv, plánování oprav i dokumentování stavu před zásahem a po něm.

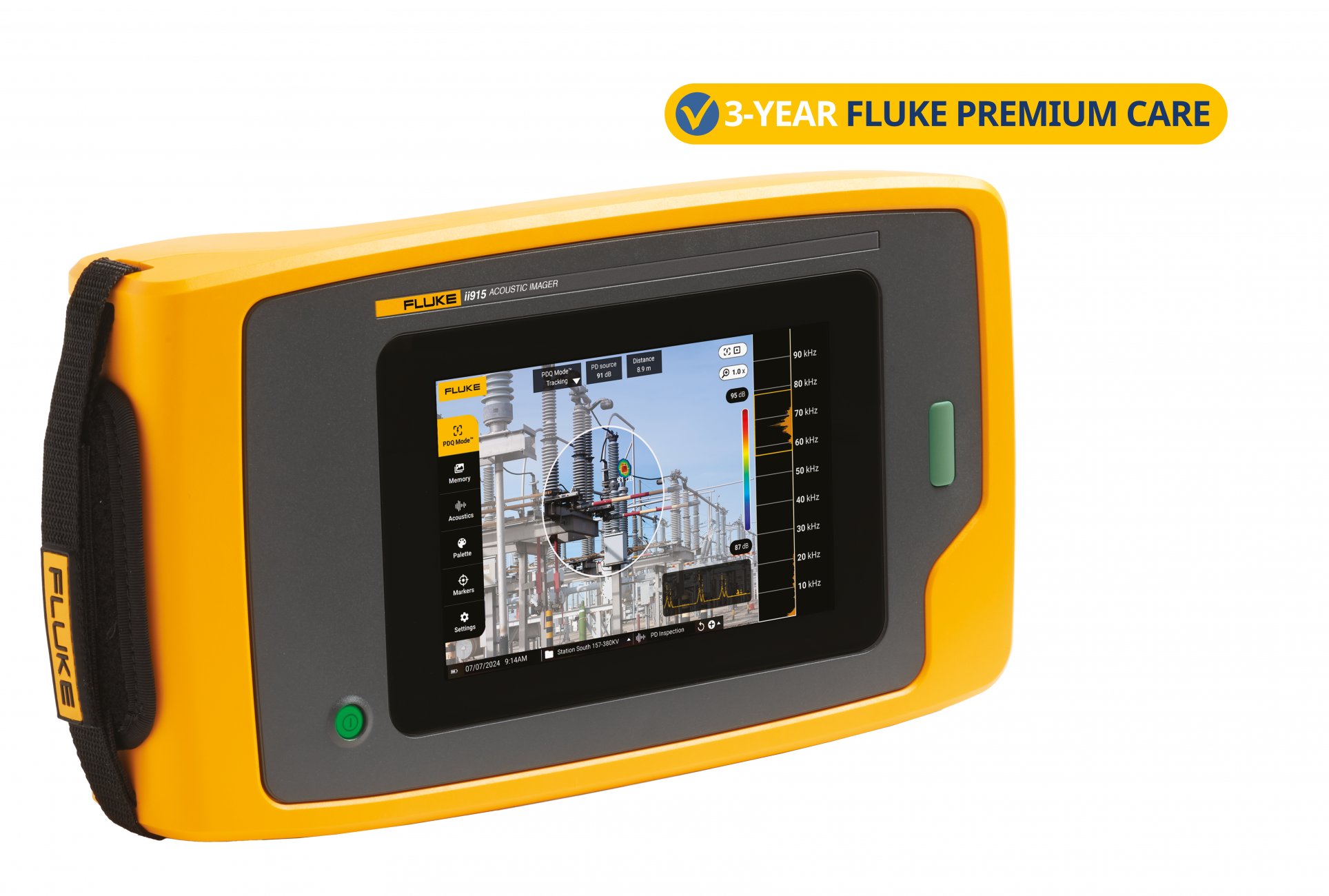

Jaký je rozdíl mezi variantami ii915, ii915/FPC a ii915/FPC3?

Všechny tři varianty obsahují stejnou akustickou kameru Fluke ii915 se shodnými technickými parametry a standardním příslušenstvím. Rozdíl spočívá pouze v délce přidaného programu Fluke Premium Care.

Fluke Premium Care poskytuje služby nad rámec standardní záruky. Podle aktuálních podmínek programu může zahrnovat opravu při náhodném poškození, výměnu vybraného původně dodaného příslušenství, každoroční kalibraci nebo kontrolu provozních vlastností, prioritní servis a rychlejší přepravu.

Označení /FPC ani /FPC3 neznamená odlišné nebo výkonnější provedení kamery. Rozhodující je pouze požadovaná délka servisního programu.

Standardní obsah dodávky

• akustická kamera Fluke ii915,
• robustní inteligentní lithium-iontová baterie,
• USB-C nabíječka se síťovými adaptéry,
• USB-C kabel,
• odolný transportní kufřík,

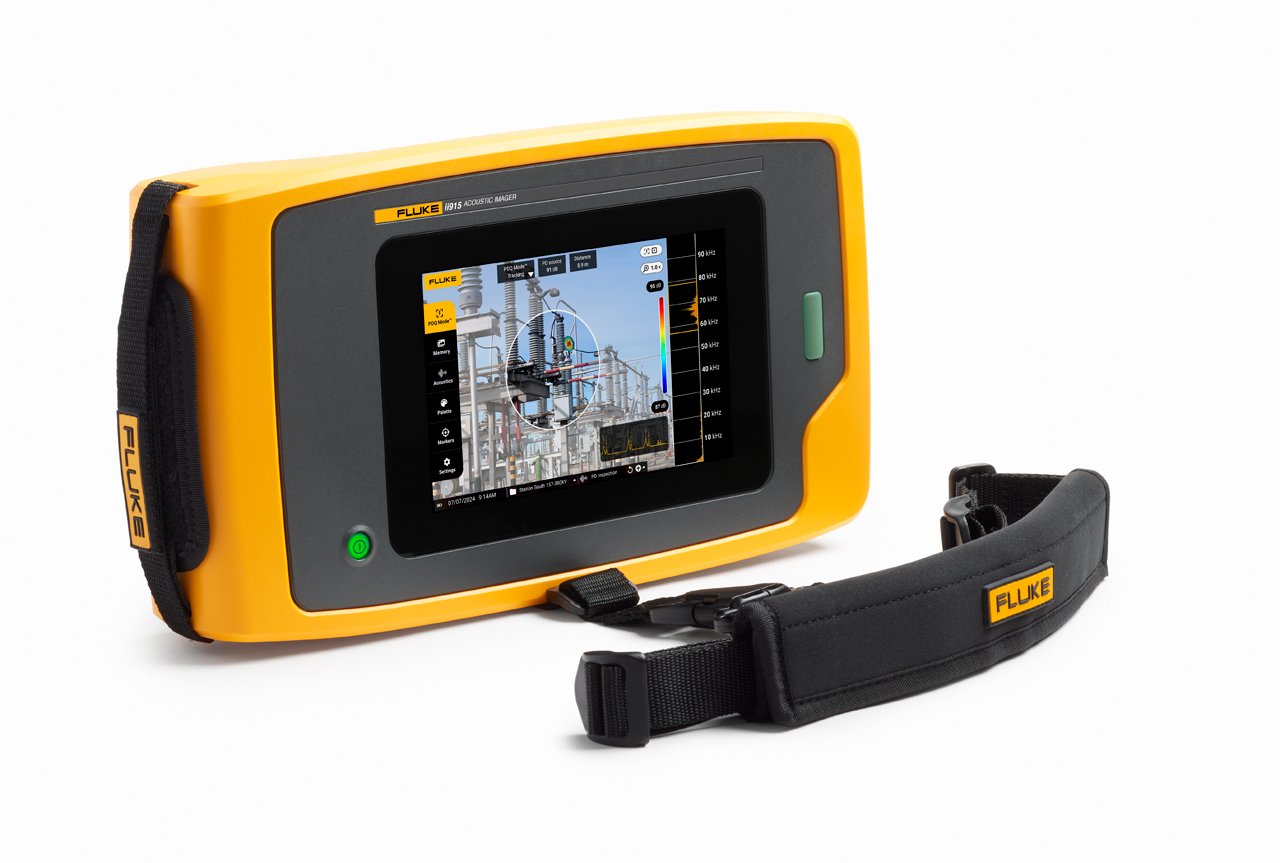

• nastavitelný řemínek na ruku a popruh kolem krku,
• ochranný kryt mikrofonní soustavy.
